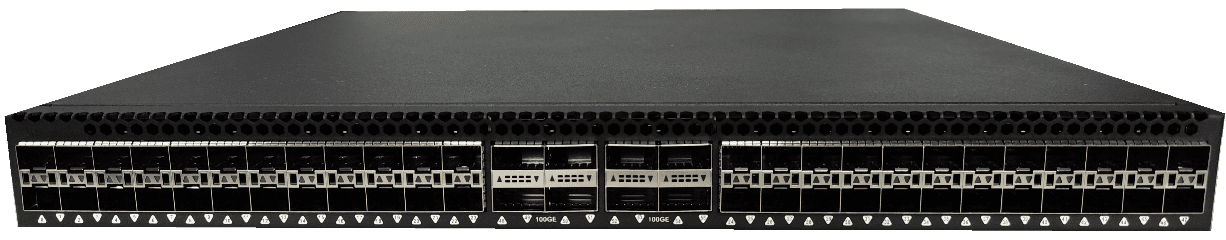

ZB4800B网络分流器

ZB4800B盒式网络分流器提供灵活、高效的流量采集并对网络流量进行汇聚、分流、复制、过滤、负载均衡等处理，便于用户快速部署网络监控和数据分析等多种业务系统，为各类网络性能分析、回溯分析系统、DPI、IDS、IPS、数据库审计等后端监控分析系统，提供便捷高效的前端接入硬件平台。

产品特性

  • 汇聚和分流功能

    支持N：1或N：M端口的汇聚功能；支持1：N或者M：N端口的分流功能

  • 流量镜像复制功能

    支持旁路部署，可同时接入多个镜像口，每个镜像口独立工作灵活复制

  • 同源同宿

    整机支持由不同输入接口的同一条流、IP分片报文的同源同宿处理

  • 强大过滤功能

    支持以内外层VLAN ID、源/目的MAC地址、源IP地址、目的IP地址、三层协议类型、ETHER-TYPE、TCP/UDP 源/目的端口、特征码等元组规则或复合规则过滤，规则支持IPv4和IPv6

  • 强大的隧道报文识别

    支持2层VLAN、6层MPLS、IPinIP、GTP-U、GRE、VXLAN、ERSPAN隧道报文的识别

  • 标签处理

    支持剥离VLAN、VXLAN和MPLS标签，支持添加VLAN标签

  • 便利的配置管理功能

    支持WEB远程管理、支持串口管理、SSH(SSH2)加密登录管理

  • 高性能报文去重

    支持整体流量去重和基于转发策略的去重功能。整体去重性能不低于360Gbps

硬件规格与产品功能

产品型号ZB4800B
业务接口48*1GE/10GE/25GE（SFP28），
8*100GE/40GE
吞吐量4Tbps
接口功能所有支持单纤收发，100GE 接口支持 FEC（前向纠错编码）使能或者关闭
管理接口2*RJ45管理网口、管理口支持ipv4和ipv6管理地址 1*RJ45 串口
报文识别支持2层VLAN、4层MPLS标签、GRE/GTP/VxLAN/IPinIP等隧道报文、IPv4、IPv6、ICMP、 SCTP等
多元组规则源IP、目的IP、协议类型、源端口、目的端口、 内外层VLAN ID、输入接口号等
流量处理支持在输入和输出端口之间实现1对1、1对多、多对1、多对多等分流方式。支持基于五元组（源IP、目的 IP、协议号、源端口、目的端口）的数据报文汇聚、分流、转发规则。支持基于七元组（源IP、目的IP、协议号、源端口、目的端口、物理端口号、VLAN_ID）的数据报文汇聚、分流、转发规则。支持配置基于IPv6 地址的过滤规则。
流量过滤支持针源IP、目的IP、协议、源端口、目的端口、物理端口、VLAN 号、VXLAN号、MAC等参数配置过滤规则，多个参数可以任意组合，根据规则匹配结果，可将设备策略为转发或丢弃。
接口组支持将多个接口绑定为一个输出组，且支持将同一份流量同时输出给多个输出组，不同输出组之间支持广播模式，保证每个输出组都收到完整的流量，同一个输出组内支持负载均衡模式，保证流量均衡输出。
回环口支持将一个或多个未启用接口设置为回环口，输入流量输出至回环口后，可将回环口设置为新的输人端口。
复合规则支持多元组与特征码规则的绑定
输出接口组64
规则容量整机支持最大规则数200万条
标签处理支持 VLAN标签的添加和剥离，可以根据转发策略灵活定义不同的 vlan标签号。支持对VLAN、VxLAN、MPLS 等报文的去封装功能。支持剥离原始vlan或vxlan标签。
同源同宿整机报文同源同宿（不同输入接口的同一个流也可同源同宿输出）
报文脱敏支持报文IP混淆脱敏，端口脱敏和载荷脱敏功能，支持数据载荷指定偏移字节脱敏，支持规则匹配后的脱敏动作
报文复制支持输入报文多次复制
报文去重支持整体流量去重和基于转发策略的去重功能。整体去重性能不低于360Gbps。支持配置去重模式和自定义参数去重，自定义去重参数包括：tcp flag、checksum、IPID、seq number、ack number、Sip、Dip、Sport、Dport、输入接口、输入接口组，可自定义配置报文去重窗口时间，窗口时间最大值60秒
隧道封装处理支持剥离 GRE、VxLAN、MPLS、GTP、ERSPAN 等隧道封装、支持多层隧道剥离，能够充当用于隧道协议封装流量的远程镜像目标，接收隧道流量，再根据过滤策略将流量输出给对应的输出接口，且每个业务端口支持配置单独 IP地址和MAC地址，支持ICMP响应。
数据包捕获支持数据包捕获功能，可以根据配置的规则，对命中的数据包进行抓包捕获并存储，支持自定义抓包存储文件的数量和大小，支持下载数据包并通过 wireshark 打开。
指标统计支持基于接口的流量统计、规则命中数统计功能。可以对业务端口进行实时流量查询和历史流量查询。
日志审计支持日志记录和查看功能。
设备管理支持CLI、SNMP、WEB管理，配置界面具有友好性易用性，WEB界面支持HTTP、HTTPS且可完成所有配置管理；支持远程升级，系统配置不覆盖。支持NTP/PTP时间同步、Syslog日志上报。支持图形化显示所有TAP设备及设备之间的组网关系， 支持在拓扑上直观显示设备工作状态。支持SNMP功能，通过SNMP 可采集到的设备的端口状态、流量、CPU、内存等信息。支持第三方认证服务器认证登录（RADIUS、Tacacs+）。支持设备配置信息的导出/导入功能，导出文件可编辑。
机箱尺寸460×440×44(mm)(深x宽x高)
散热方式机箱风扇主动散热
重量9KG
工作温度0℃到40℃
工作湿度10%-90% (非冷凝)
电源和功耗电源：220V AC，1+1冗余（可选配-48V直流电源），热插拔 功耗：300W

典型应用示意图

  • 镜像复制(多份输出)--- 1对1、1对多

  • 汇聚输出(多条链路汇合成一份完整流量输出)---多对1、多对多

  • 分流(多链路输入，负载到多口输出)

  • 筛选过滤(特定流量输出)---IP
